什么是VCSEL激光器？以下由展至科技為你解答一下VCSEL激光器。

VCSEL激光器其實全名是垂直共振腔表面放射激光器，也是簡稱面射型激光器。它以砷化鎵半導體材料為基礎研制，是一種半導體激光器。

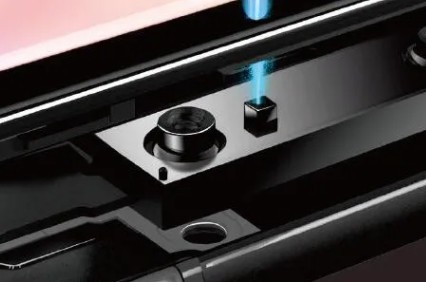

在應用領域，最為熟悉的就是iPhoneX上采用了VCSEL作為3Dsensing的光源器件。從此，VCSEL便開啟了在消費電子產品上的應用大門。

汽車方面，VCSEL的固態激光雷達具有更高的可靠性、穩定性并尺寸小型化，為汽車領域大規模應用激光雷達奠定了基礎。其他方面還有工業加熱、環境監測、醫療設備等商業級應用以及3D感知等消費級應用。

VCSEL散熱問題

VCSE芯片功率轉化效率低，這就意味著散熱肯定有問題，面臨熱電分離的難題，而陶瓷基板就是為解決熱電分離誕生的。

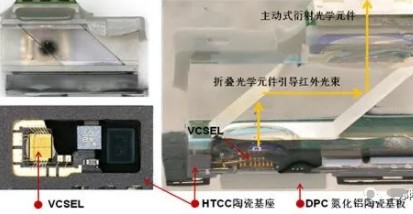

根據有關拆解圖片來看，VCSEL芯片安裝在一塊氮化鋁原料的DPC陶瓷基板上，氮化鋁基板又貼裝于一個HTCC陶瓷基座底部。

VCSEL散熱對基板的需求

VCSEL運行時會產生較大熱量。其一，一個是熱量需要通過基板及時散發出去；其次，VCSEL芯片功率密度很高，需要考慮芯片和基板熱膨脹失配導致的應力問題。因此，實現高效散熱、熱電分離及熱膨脹系數匹配成為VCSEL元件封裝基板選擇的重要考量。

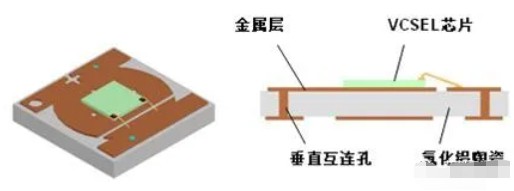

直接鍍銅陶瓷基板DPC陶瓷基板極大地滿足了VCSEL元件的這種封裝要求。由于DPC陶瓷基板具備了高導熱、高絕緣、高線路精準度、高表面平整度及熱膨脹系數與芯片匹配等諸多特性，在高功率VCSEL元件封裝中迅速占據了重要地位。

由于VCSEL的結構是垂直結構，DPC陶瓷電路板具有獨特的高解析度、高平整度及高可靠垂直互聯等技術優勢更適用于其垂直共晶焊接。

陶瓷基板搭乘VCSEL東風上揚

2021年7月底，全球VCSEL市場預計將從2021年的12億美元增長到2026年的24億美元，期間復合年增長率為13.6%。

  陶瓷基板作為VCSEL中的封裝用基板，其重要性不言而喻。特別是DPC基板，在這一領域的增長極為可觀。
