如今汽車里面元器件中車載冰箱及制冷杯托都有什么原理，那我們從TEC熱電制冷開始，再到汽車熱管理技術dpc陶瓷基板上應用。

一、TEC熱電制冷是什么

1. 塞貝克效應（左）和帕爾貼效應（右）

  TEC熱電制冷及它的工作原理，TEC熱電制冷全稱是Thermo Electric Cooler。因為這種制冷技術是基于半導體元器件上簡稱為半導體制冷技術。

  熱電偶對應的Seebeck塞貝克效應，當兩種金屬結合點兩側存在溫差的時候，對應的形成電壓差。如果溫差越大電壓越高，通過測量電壓和冷端已知溫度就可以得到測量溫度的精確值。

2. 熱電偶溫度傳感器

  TEC熱電制冷則基于Peliter帕爾貼效應，是由一個溫差和電壓間轉換的效應。當通過直流電時，具有熱電能量轉換特性的陶瓷基板材料可產生制冷功能，簡稱熱電制冷。同時這種效應也可以用來產生電能，將熱量通過熱電能量轉換半導體轉換為電能。

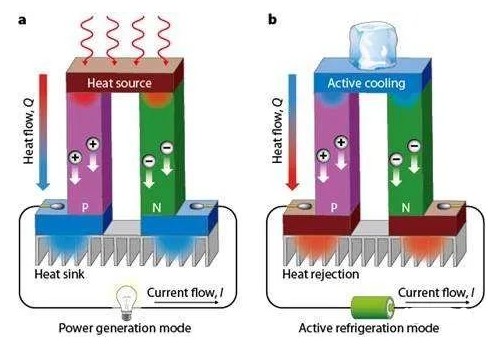

  熱電半導體發電模式（左）和主動制冷模式（右）

二、TEC熱電制冷器組成、優勢及應用實例

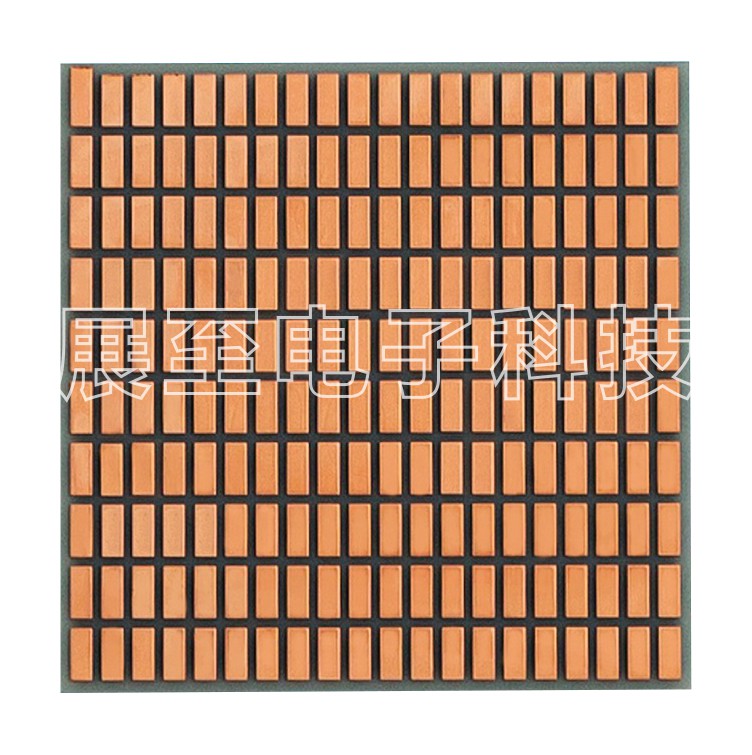

  TEC熱電制冷器的組成包括了頂層與底層溫度交換dpc陶瓷基板、內部半導體P極、半導體N極和導電金屬組成。

  TEC熱電制冷器具體優勢包括：可加熱可冷卻、溫度控制精確、熱慣性小制冷制熱快、主動制冷可低于環境溫度。

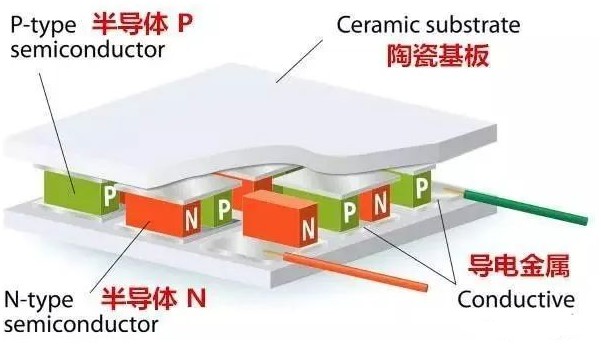

1. TEC熱電制冷器組成

    當給TEC熱電制冷器加上12V直流電以后，用手指沾一點水到制冷片上。可以看到在幾秒的時間內這些水就變成了薄冰。經過測量在上電以后的幾秒內，制冷片的表面溫度就從20度室溫降至零下17度。

2. TEC熱電制冷器快速演示

TEC熱電制冷器小巧且可以瞬間制冷制熱的特點使得它廣泛應用在車載冰箱和智能溫控杯架中。車載冰箱區別家用冰箱采用的制冷劑和壓縮機制冷原理，在有限的后備箱空間內使用后部12V車載直流電源基于熱電制冷技術快速為冰箱內的飲料或食物降溫。而智能溫控杯架則區別與通常中央扶手空調出風降溫杯架，通過智能溫控既能快速降溫升溫又能精準控溫保溫。夏熱里的一聽冰闊落或者為寶貝時刻準備著的一瓶愛心奶都是值回票價的貼心應用。

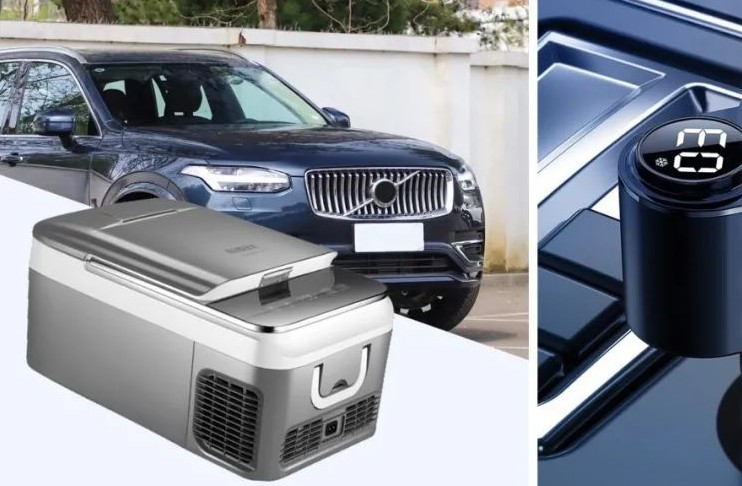

車載冰箱（左）和智能溫控杯架（右）

以上介紹了TEC熱電制冷技術的原理和車載冰箱/智能溫控杯架應用實例。 也給未來熱電制冷技術在汽車動力電池熱管理系統中的發展趨勢。希望為大家了解熱電制冷技術有所幫助。
