隨著微電子技術的飛速發展，電子器件中元器件的復雜性和密度不斷增加。因此，對電路基板的散熱和絕緣的要求越來越高，尤其是大電流或高電壓供電的功率集成電路元件。

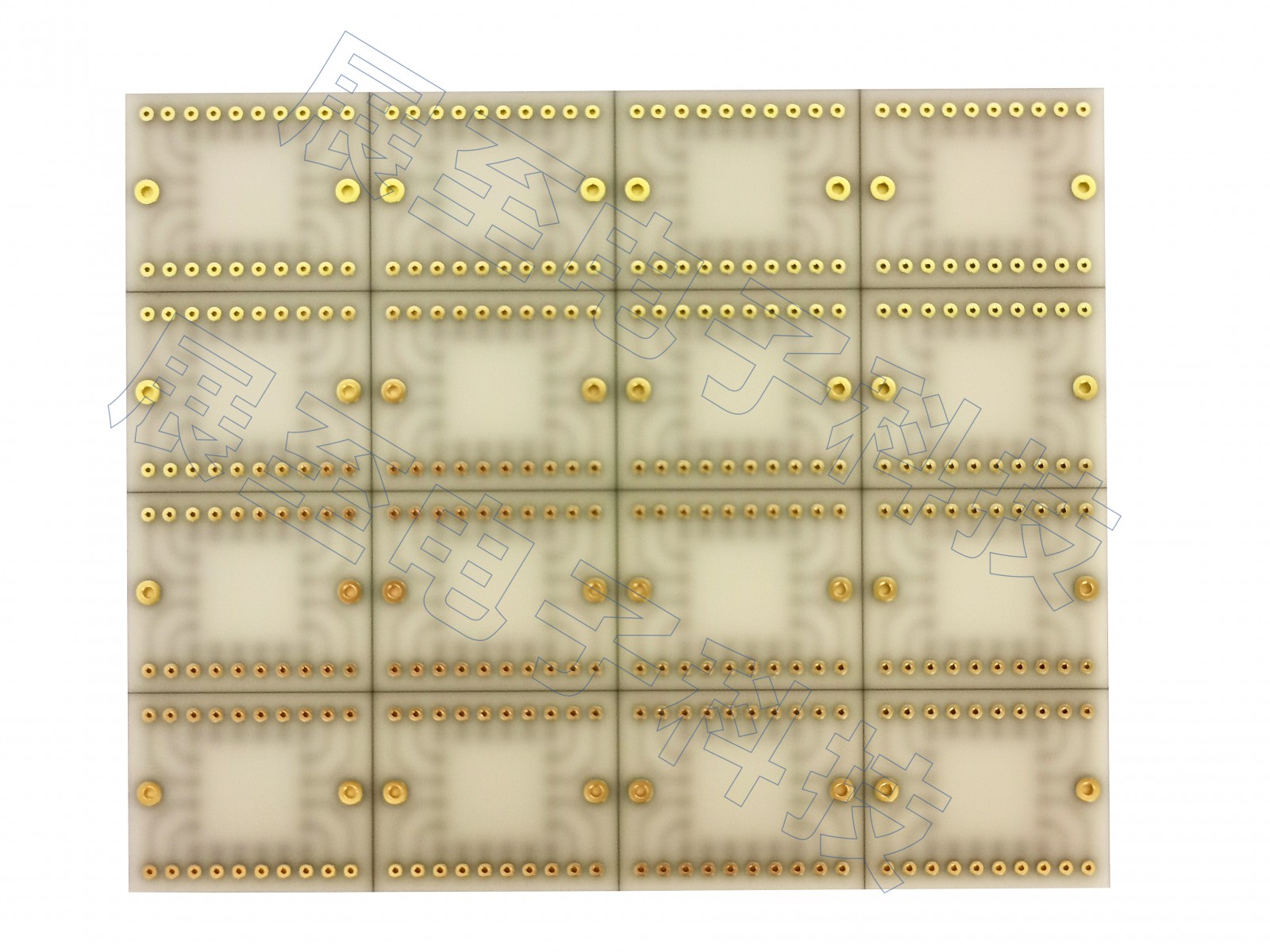

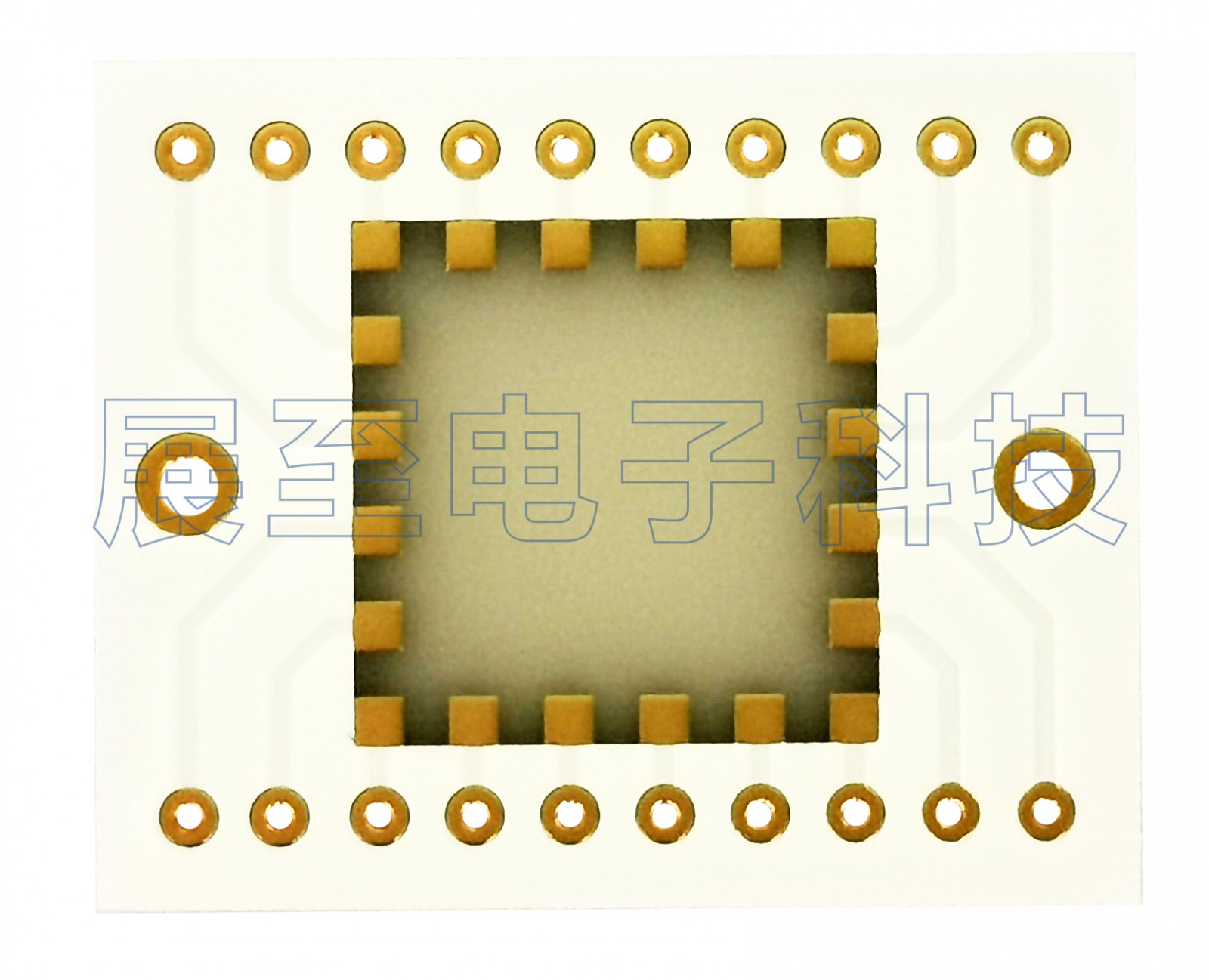

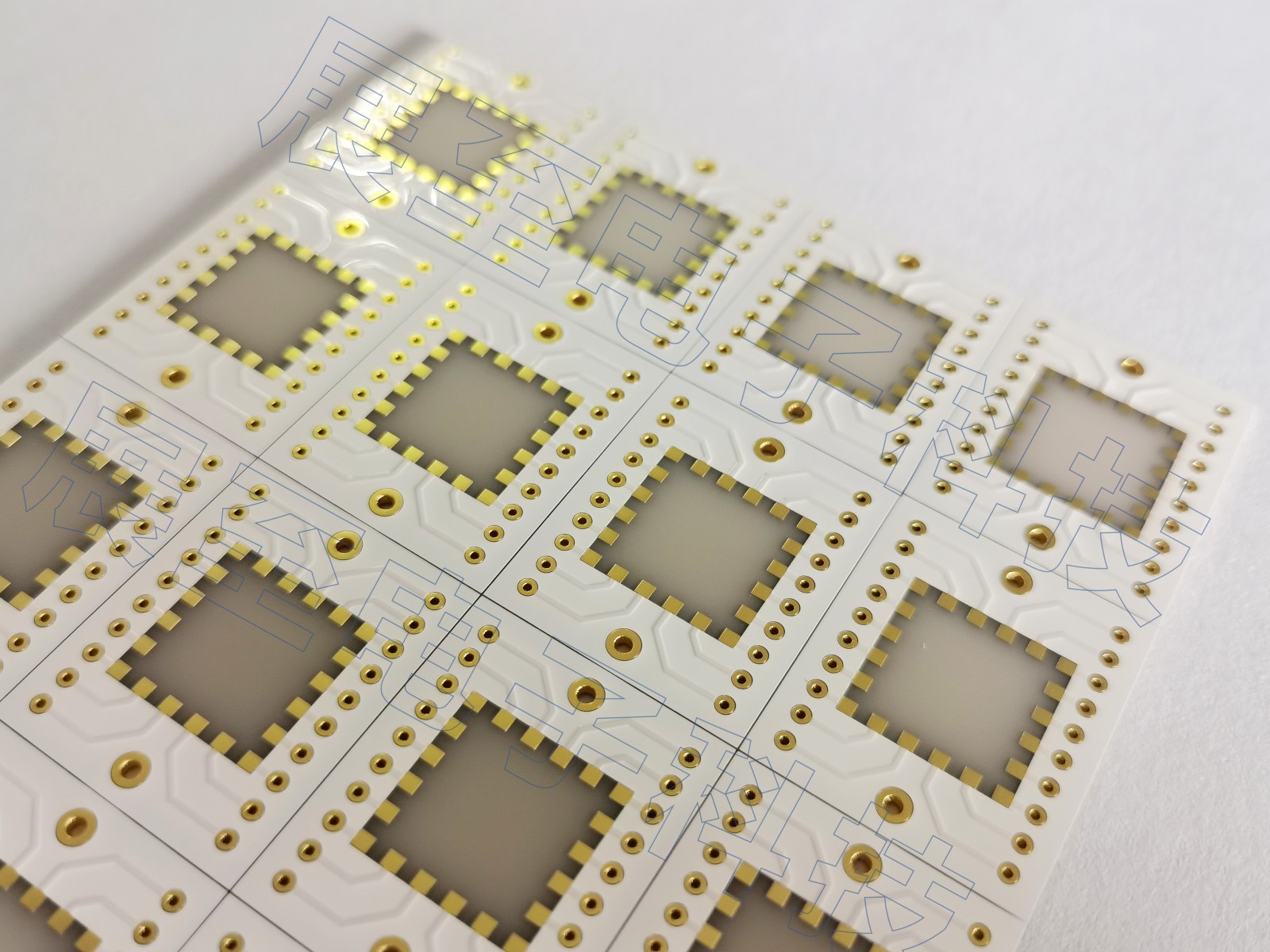

此外，隨著5G時代的到來，對設備的小型化提出了新的要求，尤其是毫米波天線和濾波器，與傳統樹脂基印刷電路板相比，表面金屬化氧化鋁陶瓷基板具有良好的導熱性、高電阻、更好的機械強度，在大功率電器中的熱應力和應變較小。同時，可以通過調整陶瓷粉的比例來改變介電常數。因此，它們廣泛用于電子和射頻電路行業，例如大功率LED、集成電路和濾波器。

器件的小型化可能需要將原來的平面布局改變?yōu)樾枰獜澢宓目臻g布局。傳統的陶瓷成型工藝，例如薄膜滾壓和流延成型，在生產規則形狀的陶瓷方面具有優勢，但生產具有復雜結構的陶瓷基板更加困難。如今，通過增材制造（AM）實現復雜結構的陶瓷器件已成為研究熱點。這包括廣泛用于無線移動通信、衛星通信和雷達系統的陶瓷濾波器和陶瓷天線等設備。

可以使用各種方法在陶瓷上實現金屬化圖案，包括磁控濺射、絲網印刷、噴墨印刷和直接鍵合銅涂層。磁控濺射采用磁控技術在陶瓷基板上沉積多層薄膜，具有良好的再現性和基板附著力。但磁控濺射技術設備昂貴，內應力大，難以沉積厚膜，形狀無法精確控制，阻礙了其大規模應用。絲網印刷技術可以通過在表面印刷導電漿產生較厚的導電層，但對導電漿的要求較高，存在應力不均、表面燒傷、燒結時產生裂紋等問題。由于噴墨打印技術是無掩膜的，因此非常適合在各種基材上進行表面圖案化。

化學鍍銅由于其成本低、生成能力強、加工溫度低等優點，被廣泛用于集成電路和車載天線的制造。但是氧化鋁陶瓷基板不具備催化活性，因此必須進行預活化。傳統的Pd活化廢液處理方法難度大、污染大、成本高。因此，使用鎳和銅作為活性催化劑的方法得到了極大的發展。然而，活化催化劑技術的使用很大程度上依賴于活化劑的配方，不適合大規模應用。激光預活化（LPA）和ECP相結合是一種在氧化鋁上制備金屬線的有效方法陶瓷表面。

上述說明，LPA和ECP成功地在復雜的氧化鋁陶瓷基板表面獲得了選擇性金屬化圖案。而這種方法簡單、經濟、有效、可輕松控制銅層厚度，所得涂層具有滿意的粗糙度、結合力、穩定性和良好的可焊性。
