隨著電子器件特別是第三代半導體的興起和應用，半導體器件越來越小型化、集成化、多功能化，對襯底封裝性能提出了更高的要求。陶瓷基板具有高導熱性和耐熱性、低熱膨脹系數、高機械和絕緣強度、耐腐蝕和抗輻射等優點，廣泛應用于電子器件封裝。

由于具有優異的硬度、機械強度和散熱性，氮化硅陶瓷和氮化鋁陶瓷基板都可以制成用于電子封裝的陶瓷基板，同時它們也具有不同的性能和優勢。以下就是區別。

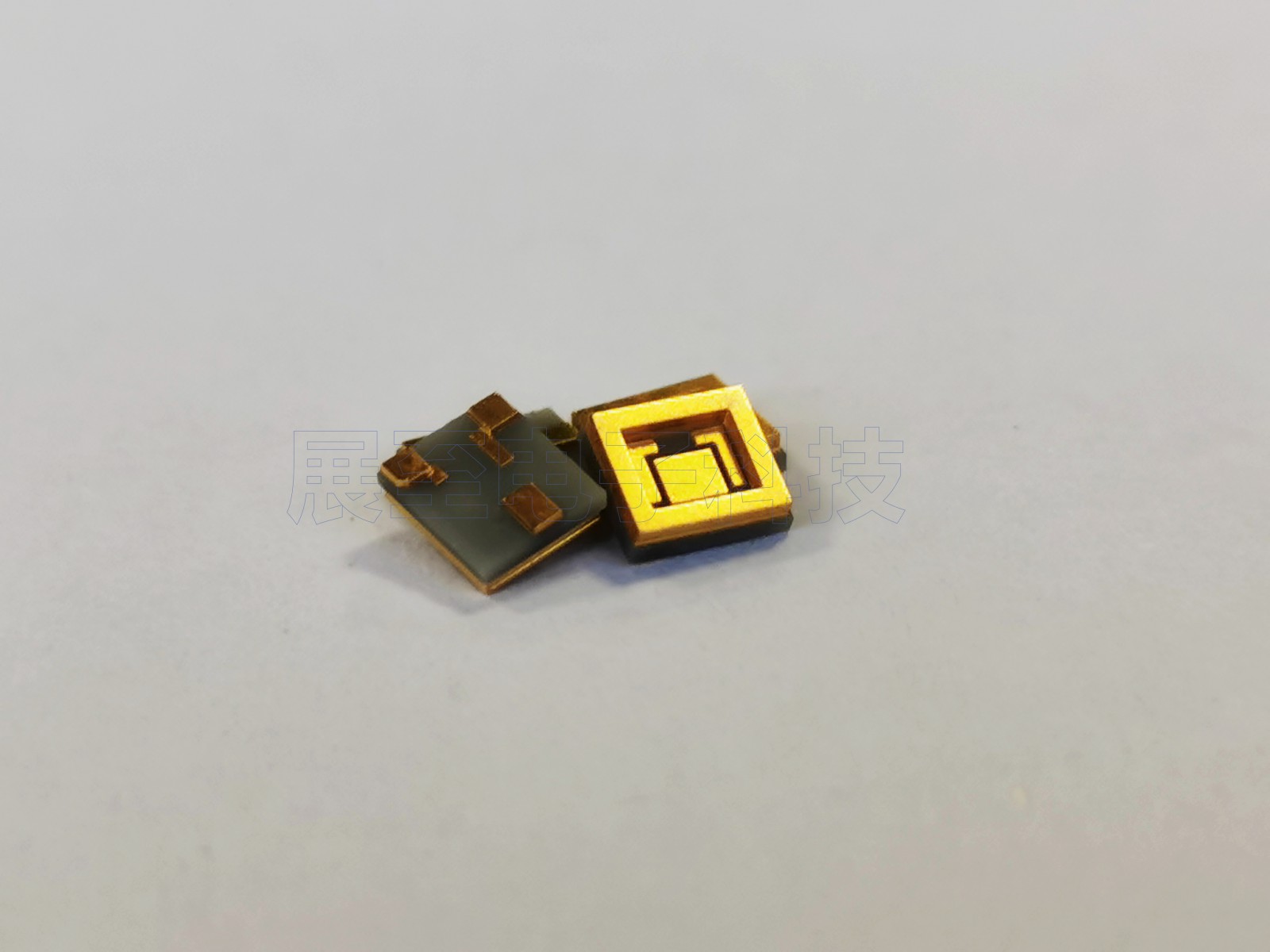

1、散熱差異

氮化硅陶瓷基板的導熱系數為75-80W/m-k，而鋁陶瓷基板則在170W/m-k以上，可見氮化鋁陶瓷基板的優勢。

2、電量差異

氮化硅陶瓷基板的電流容量為300A，鋁陶瓷基板為100-300A。

3、機械強度的差異

氮化硅陶瓷基板比氮化鋁陶瓷基板具有更好的斷裂韌性，不易斷裂。此外，氮化硅陶瓷基板具有更高的彎曲強度。氮化鋁陶瓷基板的抗折強度為365-420Mpa，氮化硅陶瓷基板為720Mpa。同時，氮化硅基板具有更高的硬度和更好的耐磨性，這將提高機械強度和抗沖擊性，使基板更加可靠。

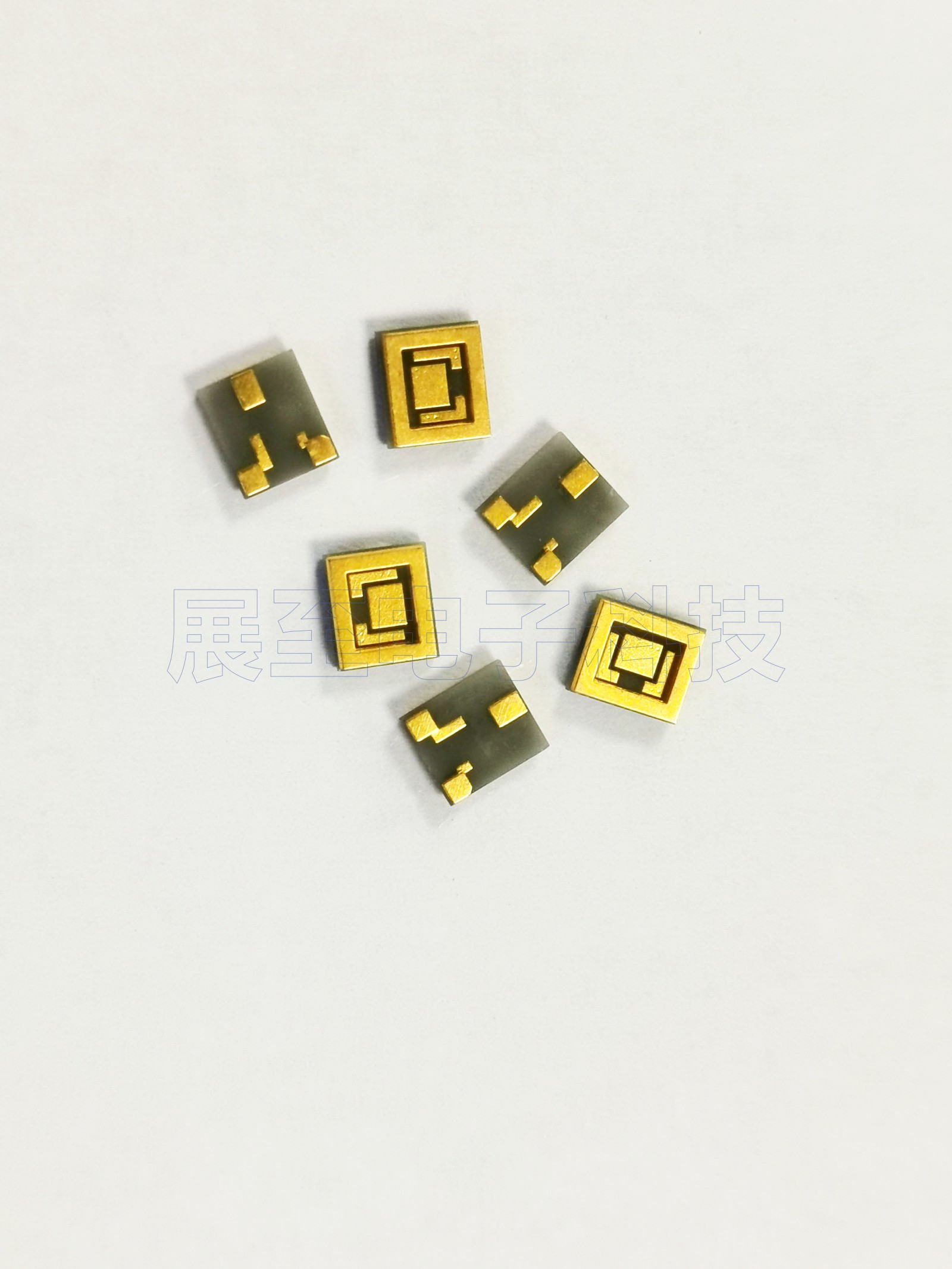

4、應用上的區別

基于氮化硅陶瓷基板和氮化鋁陶瓷基板的性能差異，它們被用于不同的領域。氮化鋁陶瓷基板更適用于高導熱、高絕緣和大電流應用。

如大功率導熱器件、大功率LED模組、半導體模組電路等。氮化硅陶瓷基板機械強度高、導熱性好，常用于高強度、低密度、耐磨性好的產品，例如汽車逆變器、減速器和減震器。
