      陶瓷還能用來封裝?

       時間:2023-02-14     瀏覽:2473     分享

      陶瓷還能用來封裝?

      封裝技術是一種將芯片的焊區與封裝的外引腳互聯起來,并用絕緣的材料外殼打包起來的技術,用通俗的話來講,就是一種將集成電路打包的技術。用我們最常見的內存條來舉例,我們直觀瞧見的體積和外觀并非真正內存的大小和面貌,而是內存芯片經過打包(即封裝)后的產品。

      合格的封裝能夠?qū)χ黧w產品進行物理保護,標準規格化互連。電子封裝材料伴隨著電子技術的飛速發展,對小型化、高密度、高質量組裝的要求越來越高;并且集成電路的集成度迅猛增加,芯片運行的發熱量也急劇上升,封裝材料若不能緩解這個問題,芯片的使用壽命下降是必然的。本文就常用的幾種電子封裝材料進行簡要介紹:


      合格的電子封裝材料需要擁有的性能要求有哪些?


      1)低的熱膨脹系數

      2)優異的導熱性能

      3)良好的氣密性,可抵御高溫、高濕、腐蝕輻射等極端環境對電子器件的影響

      4)高強度和高剛度,可對內里芯片起到支撐保護作用

      5)良好的加工成型和焊接性能,以便加工成復雜形狀

      6)在航空航天和其他便攜式電子器件的應用中,電子封裝材料應具有密度小的特性,以便減輕器件重量。

      常見的幾種電子封裝材料有:

      根據所用的材料來劃分半導體器件封裝形式有金屬封裝、陶瓷封裝和塑料封裝。

      1)金屬封裝:

      金屬封裝是半導體器件封裝的最原始形式,具有較高的機械強度、散熱性能優良等特點,且氣密性好,不受外界環境因素的 影響;缺點是價格昂貴,外形靈活性小,不能滿足半導體器件日益快速發展的需要。傳統的金屬封裝材料有Cu、Al、Mo、W、Kovar、Invar以及W/Cu和Mo/Cu合金。

      2)塑料封裝:

      塑料封裝的散熱性、耐熱性、密封性雖然遜于陶瓷封裝和金屬封裝,但塑料封裝具有低成本、薄型化、工藝較為簡單、適合自動化生產等優點,它的應用范圍極廣,從一般的消費性電子產品到精密的超高速電腦中隨處可見,也是目前微電子工業使用最多的封裝方法

      塑料封裝所使用的材料主要是熱固性塑料,包括酚醛類、聚酯類、環氧類和有機硅類,其中環氧樹脂應用最為廣泛,但氣密性不好,對濕度敏感,例如潮濕環境下水汽會造成封裝器件中的內部金屬層被腐蝕破壞,并且塑料封裝晶體管多數含鉛,毒性較大。

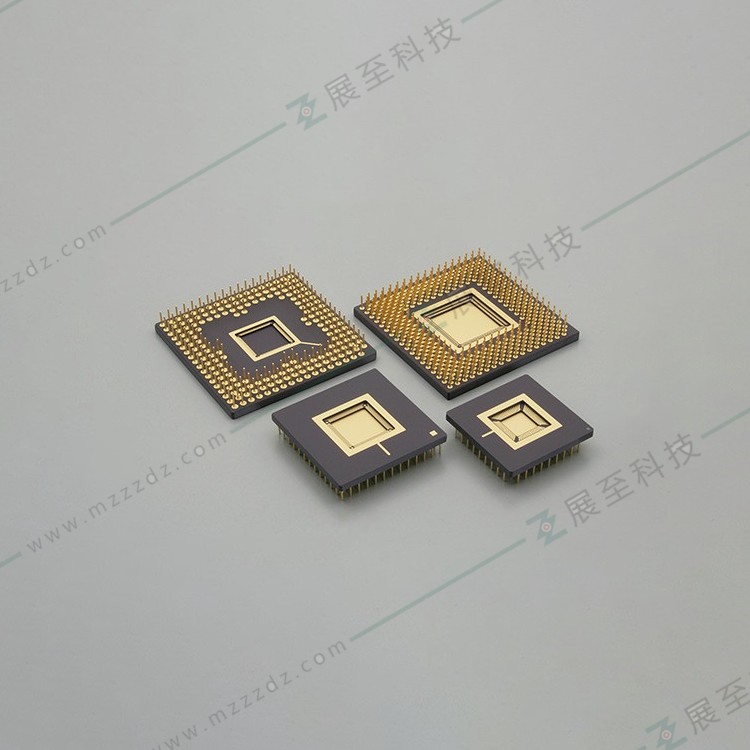

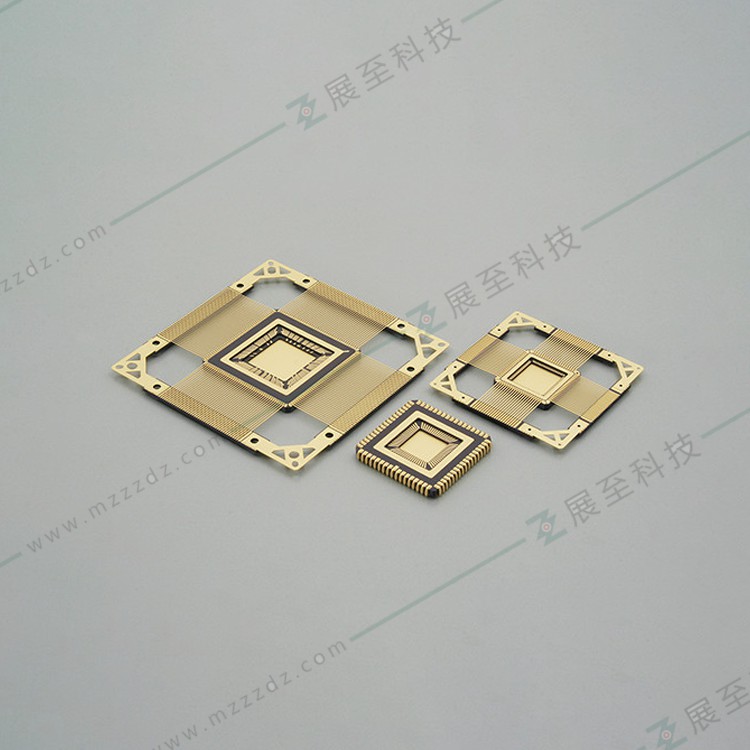

      3)陶瓷封裝

      陶瓷是硬脆性材料,陶瓷封裝屬于氣密性封裝,是高可靠度需求的主要封裝技術,主要材料包括氧化鋁、氧化鈹和氮化鋁等。

      當今的陶瓷技術已可將燒結的尺寸變化控制在0.1%的范圍,可結合厚膜技術制成30-60層的多層連線傳導結構,因此陶瓷也是作為制作多芯片組件(MCM)封裝基板主要的材料之一



      優勢:

      1.在各種IC元器件的封裝中,陶瓷封裝能提供IC芯片氣密性的密封保護,使其具有優良的可靠度;

      2.陶瓷被用作IC芯片封裝的材料,是因其在電、熱、機械特性等方面極其穩定,耐蝕性好、機械強度高、熱膨脹系數小和熱導率高;而且它的特性可通過改變其化學成分和工藝的控制調整來實現,不僅可作為封裝的封蓋材料,它也是各種微電子產品重要的承載基板。

      劣勢:

      1.與塑料封裝相比較,它的工藝溫度較高,成本較高;

      2.工藝自動化與薄型化封裝的能力遜于塑料封裝;

      3.其具有較高的脆性,易致應力損害;

      4.在需要低介電常數與高連線密度的封裝中,其必須與薄膜封裝技術競爭

      隨著電子產品各方面性能要求的不斷提高,陶瓷封裝外殼在高可靠、大功率電子器件中有了很廣泛的應用,芯片需要封裝外殼在確保機械保護和密封可靠以外,有很好的與外界的導電、導熱能力。這就要求陶瓷要能夠與和不同的金屬很好的封接,其中金屬化工藝是關鍵的一道工藝過程。金屬化是指在陶瓷上燒結或沉積一層金屬,以便陶瓷和金屬能高質量的封接在一起。金屬化的好壞直接影響到封裝的氣密性和強度。

      由于陶瓷封裝行業的研發和生產具有較高的技術壁壘,實用產品價格相對比較高,因此其實際應用領域覆蓋面還需考慮成本原因。
