陶瓷電路板熱敏電阻式傳感器的識別

陶瓷電路板有著熱導率高、結合力強、高頻損耗小等優勢，在大規模傳感器上應用于電子制造視覺傳感設備、工業自動化機械、汽車制造、工業機器人等行業，陶瓷電路板未來上的發展。

陶瓷電路板是一種包含了三種物相的多項系統，在傳感器上采用了標準的陶瓷電路板工藝或其它不同工藝生產，可完成適當的預備性操作之后，能形成的元件在高溫的作用下進行燒結。主要是在工作過程里的作用是陶瓷基片和測量膜片上的差壓引起電容極板間的電容值變化，并且由位于的陶瓷電路板上的電極進行檢測。

濕度中的傳感器主要是用于汽車風擋玻璃的防霜、化油器進氣部位空氣濕度的測定及自動空調系統中車內相對濕度的測定。

熱敏電阻式濕度傳感器里裝有金屬氧化物系列陶瓷基板材料制成的多孔燒結體，而濕度傳感器就是利用燒結體表面對水分子的吸附作用來工作的，在燒結體吸附了水分子時，它的電阻值就會發生變化，也是根據電阻值的變化來檢測出濕度中變化。

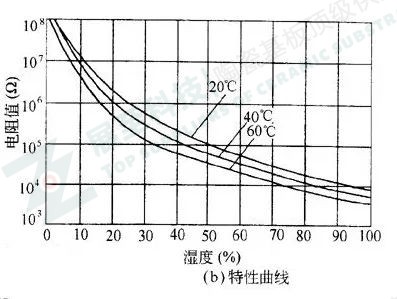

 濕度傳感器的結構如圖（a）所示，該傳感器的電阻值和濕度關系曲線如圖（b）所示。當曲線上可知濕度加大時，傳感器電阻值就會減小。

濕度傳感器也是采用了耐熱陶瓷基板材料制成，因為它也可以測量高溫區域的濕度。在濕度傳感器上的感濕部位周圍還有這電加熱器，當感濕部位臟污時，就會利用電加熱器加熱可以除污。從圖（b）可知，濕度傳感器的電阻隨溫度來變化而變化，所以濕度傳感器設濕度補償電阻后，才能提高其測試精度。

陶瓷電路板傳感器已有發展市場，陶瓷基板也是一種公認抗腐蝕、抗磨損、抗沖擊和震動的材料。陶瓷的熱穩定性及厚膜電阻可以使它工作溫度范圍高達-40℃~125℃，而且具有測量的高精度、高穩定性。電氣絕緣程度大于2KV，輸出信號強，長期穩定性好。

 高特性的陶瓷基板傳感器將是壓力傳感器的發展方向，在歐美國家陶瓷傳感器有全面替代其它類型傳感器的趨勢，在中國也有越來越多的用戶使用替代擴散硅壓力傳感器。

隨著電子技術的發展和汽車電子控制系統應用的日益廣泛，汽車傳感器市場需求將保持高速增長，高穩定性、高精度、長壽命、無線化、集成化和網絡化的傳感器將逐步取代傳統的傳感器，陶瓷電路板成為車用傳感器的主流。
