DPC陶瓷基板表面研磨技術

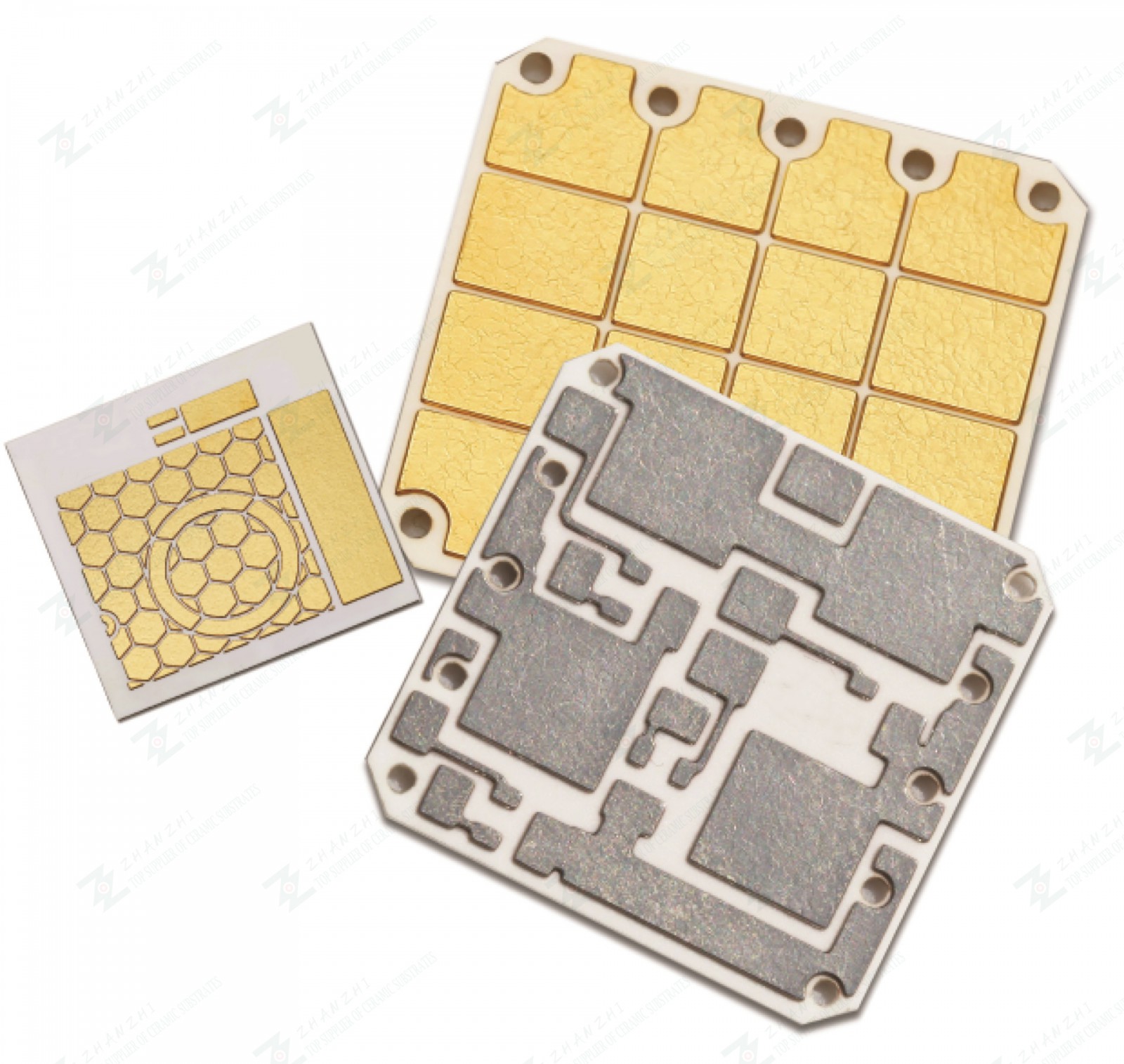

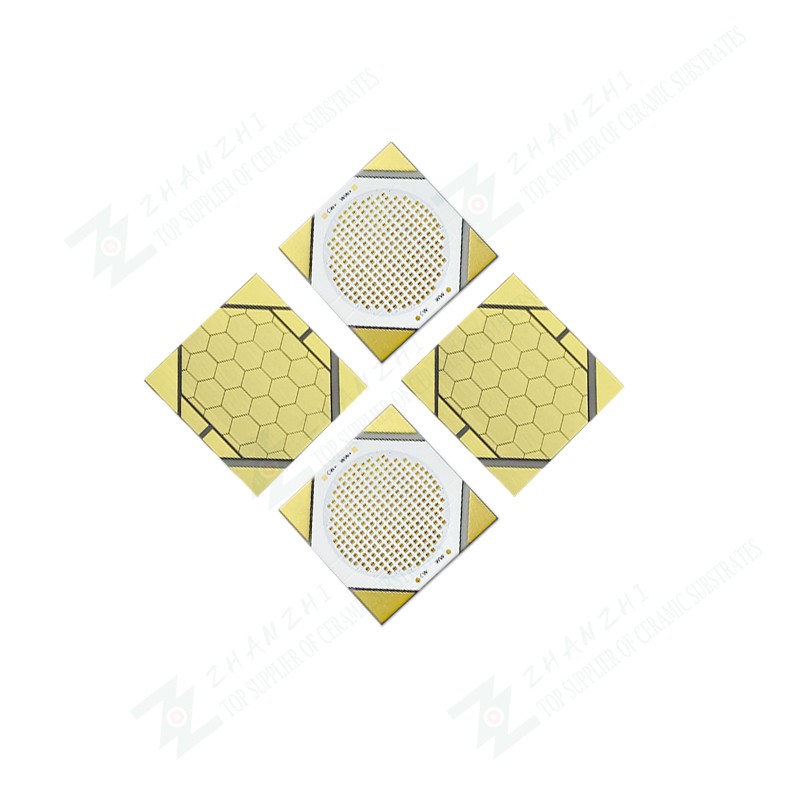

DPC陶瓷基板具有導熱/耐熱性好、圖形精度高、可垂直互連等技術優勢，廣泛應用于功率半導體照明（白光LED）、殺菌消毒（深紫外LED）、激光與光通信（LD&VCSEL）、熱電制冷（TEC）等領域。

DPC陶瓷基板制備工藝，主要包括：

1）在陶瓷基片上濺射金屬種子層（Ti/Cu）；

2）貼感光干膜；

3）通過曝光、顯影，形成圖形；

4）采用圖形電鍍工藝增厚銅層；

5）基板表面研磨（控制銅層厚度與均勻性）；

6）去干膜，刻蝕種子層，最后表面處理（如化學鍍銀或鎳金等）。

在DPC陶瓷基板制備過程中，由于電鍍電流分布不均勻，導致基板表面電鍍銅層厚度不均勻（厚度差可超過100μm），表面研磨是控制電鍍銅層厚度，提高銅層厚度均勻性的關鍵工藝，直接影響陶瓷基板的性能和器件封裝質量。

由于銅材料延展性好，研磨過程中容易產生塑性變形（出現劃痕或銅皮），研磨工藝挑戰性極大。對DPC陶瓷基板表面銅層進行研磨，可用的研磨技術主要有4種：

1）砂帶研磨

砂帶研磨是一種常用的金屬表面粗磨技術，使用表面含磨料的砂帶滾輪，對傳送帶上的樣品進行快速研磨，研磨效率較高。砂帶研磨的研磨速率明顯高于數控研磨和陶瓷刷磨，但研磨表面粗糙度較大，厚度均勻度也較差。且銅層邊緣出現明顯的塑性變形導致的殘缺現象。

2）數控研磨

數控研磨主要使用數控磨床，首先在磨床刀頭上貼附砂紙，通過刀頭快速旋轉，研磨吸附在平臺上的陶瓷基板。數控研磨工序簡單，研磨較為均勻，但砂紙消耗量大，且需要手工更換。

3）陶瓷刷磨

陶瓷刷磨是使用高速旋轉的滾輪表面陶瓷/金剛石復合磨料，對傳送帶上以一定速度運動的陶瓷基板進行磨削。由于滾軸上的壓力傳感器可以控制研磨壓力及橡膠的緩沖作用，陶瓷刷磨可有效控制基板表面銅層厚度及其均勻性。

4）化學機械拋光法（CMP）

當對DPC陶瓷基板表面要求較高時，CMP加工時首選研磨技術，如部分光電器件（如激光器LD和VCSEL）對陶瓷基板固晶區質量要求進一步提高（要求表面粗糙度低于0.1μm，厚度極差小于10μm），則必須采用CMP。由于CMP研磨液中的磨料顆粒粒徑較小，研磨效率低，因此CMP僅適用于對表面質量要求較高的精磨處理，且必須結合數控研磨和陶瓷刷磨等前處理工藝進行。

資料來源：王哲,劉松坡,呂銳,等.濺射覆銅陶瓷基板表面研磨技術研究[J].電子與封裝,2022,22(3):030201.
